Cross Section Calc は、断面性能計算だけでなく、必要断面性能から最適寸法の検討も行える構造設計支援アプリです。
ダウンロードはこちら↓
主な特徴

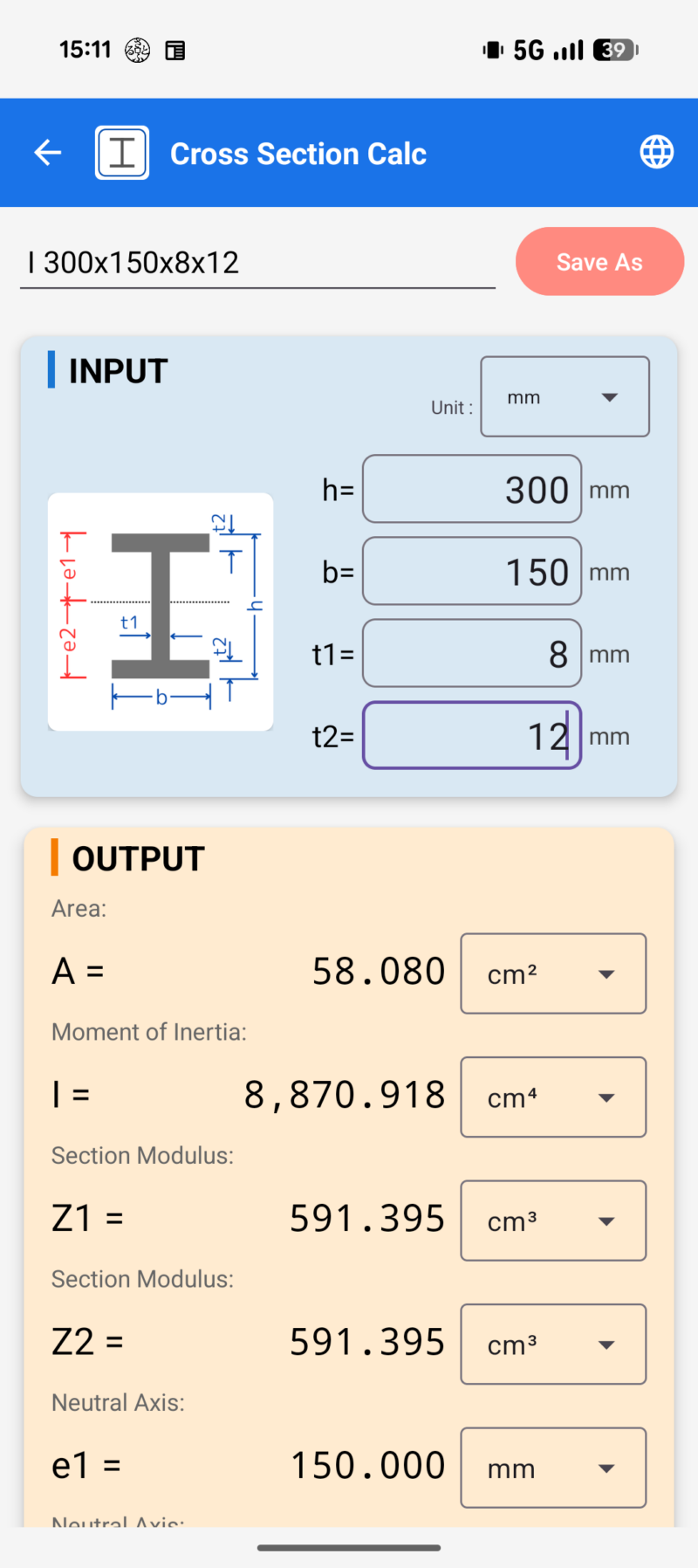

断面性能を瞬時に計算
寸法を入力するだけで、以下の断面性能を即時計算できます。
- 断面積
- 断面二次モーメント (Moment of Inertia)
- 断面係数 (Section Modulus)
- 中性軸位置
- その他の断面特性
構造設計や強度検討の初期段階で、素早く断面性能を確認できます。

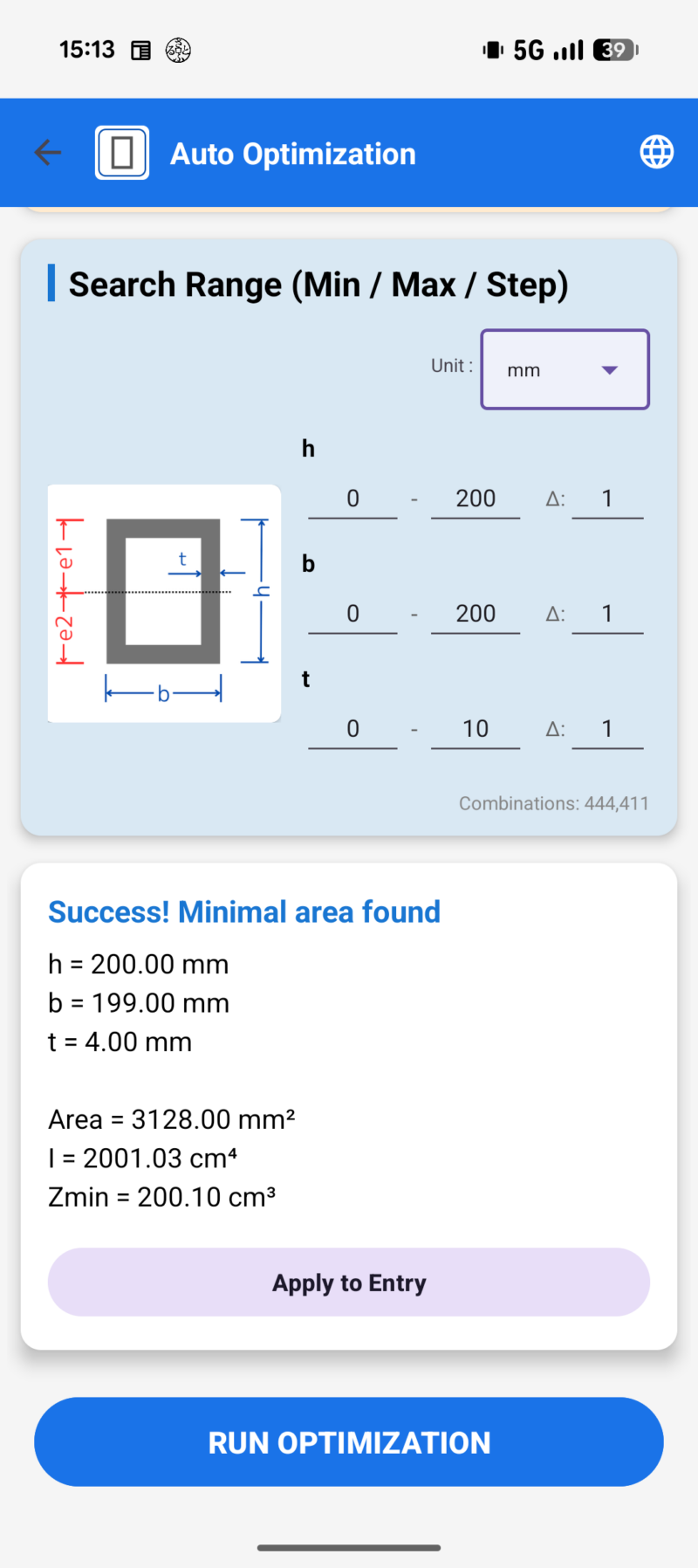

必要断面性能から寸法を逆算
Cross Section Calc は、単なる断面性能計算だけではありません。
必要断面係数(Z)や必要断面二次モーメント(I)を入力すると、それを満たす最小断面寸法を自動で提案できます。
逆算機能の使用例
- 必要断面係数 Z = 300 cm³ を満たす矩形断面を求める
- 必要断面二次モーメント I を満たすH形断面寸法を検討する
- 部材重量を抑えながら必要性能を満たす断面を探す
- 初期設計段階で断面サイズを素早く比較する
概略設計や断面選定作業を効率化できます。
対応断面形状
Cross Section Calc は、多数の代表的断面形状に対応しています。
主な対応断面
- 矩形断面
- 円形断面
- 中空円形断面
- I形断面
- H形断面
- T形断面
- L形断面
- チャンネル断面
- 台形断面
- 半円断面

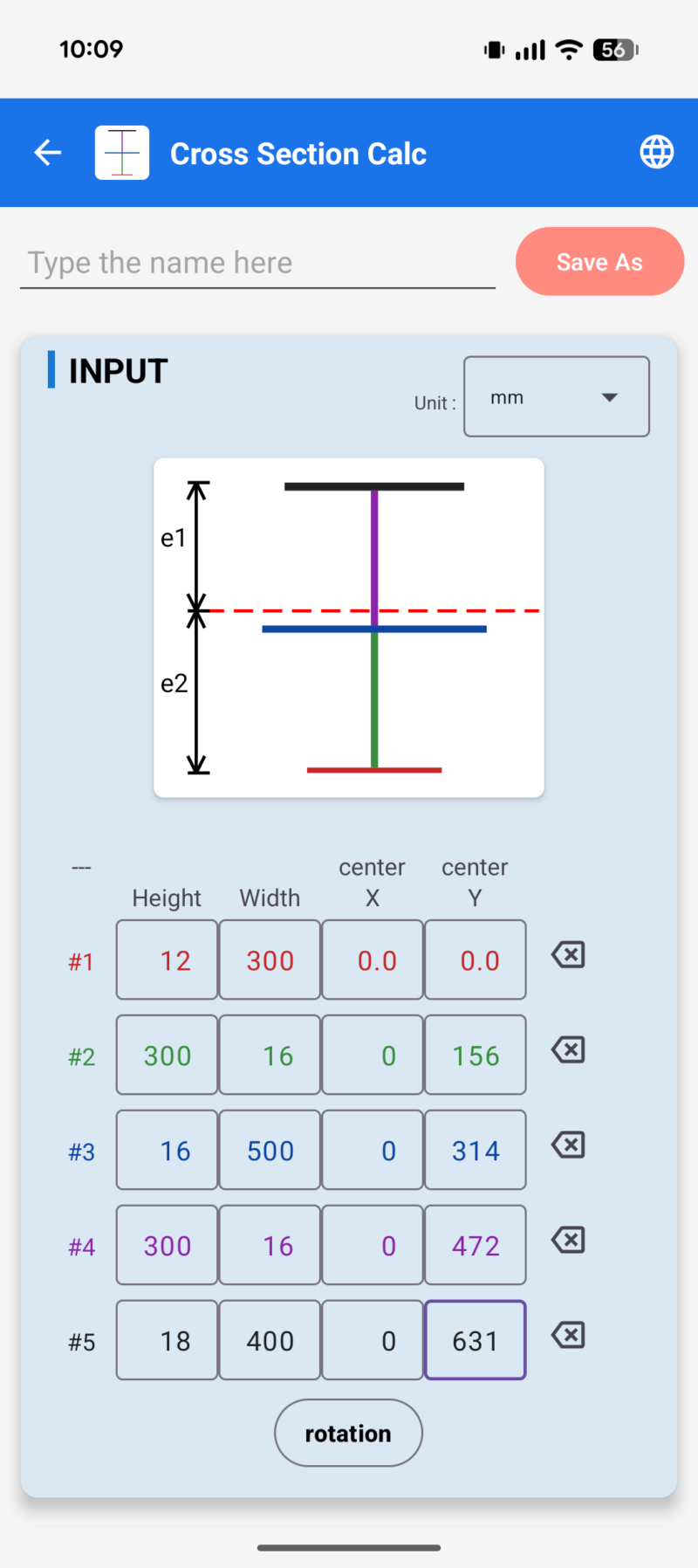

- 矩形組み合わせ断面
- その他多数

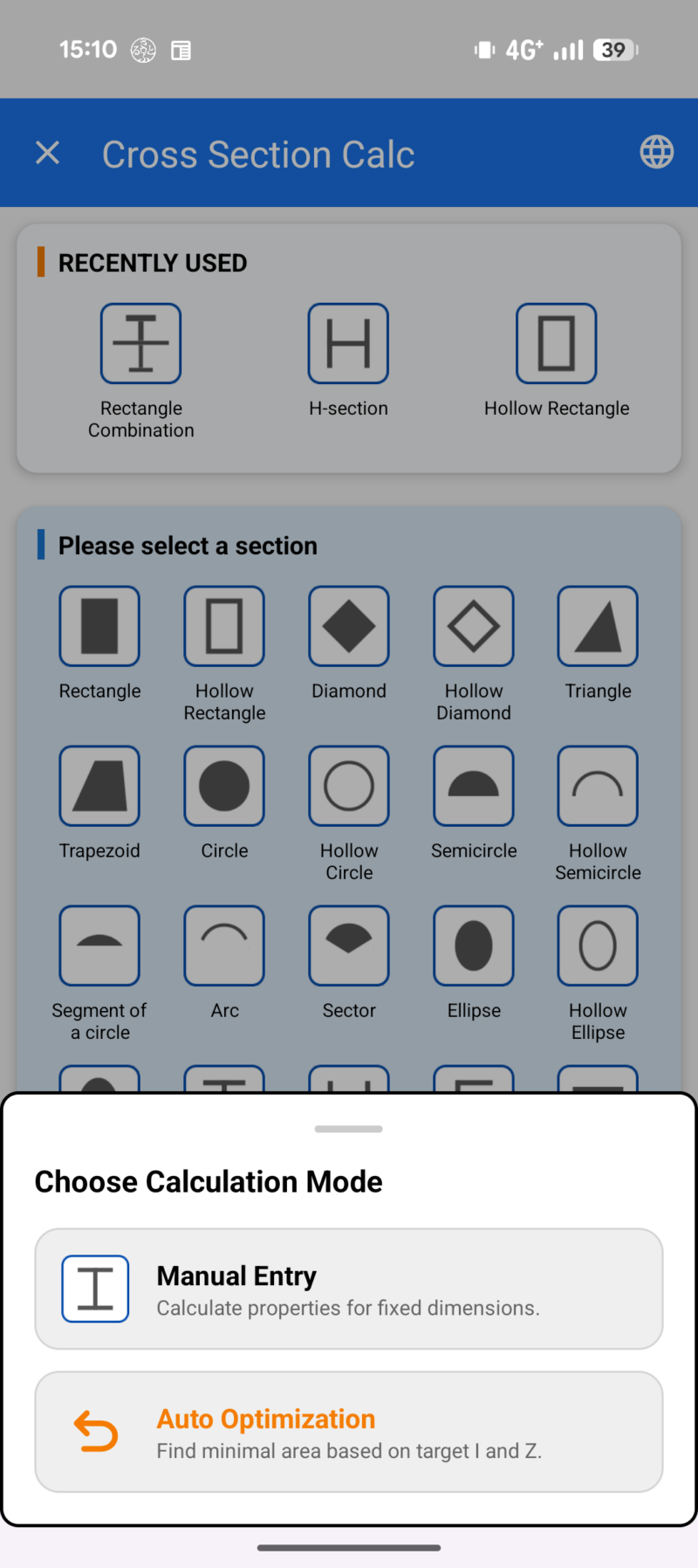

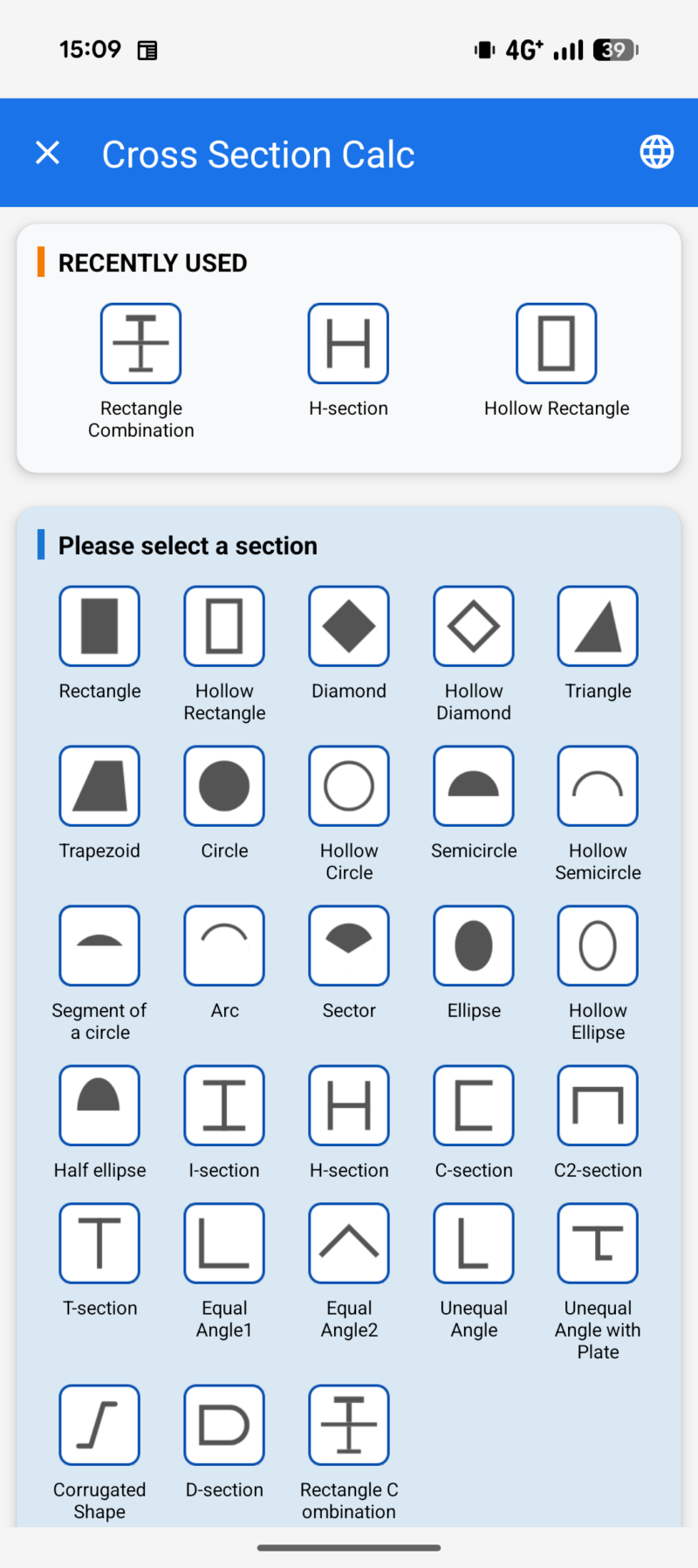

代表的な断面形状はアイコン表示され、直感的に選択できます。

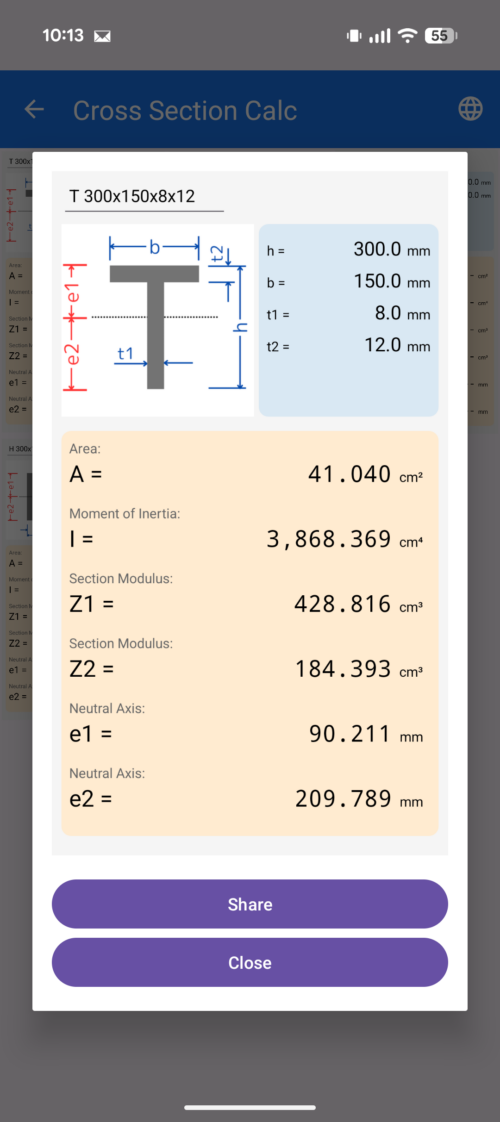

計算結果をレポート画像として保存・共有
計算結果は、レポート形式の画像として保存できます。
断面形状、入力寸法、断面性能を見やすく整理した状態で出力できるため、
- 設計メモ
- 社内共有
- 打ち合わせ
- 現場確認
- 学習記録
などに便利です。
保存した画像は、そのままメールやチャットアプリで簡単に共有できます。
こんな用途におすすめ
構造設計の初期検討
必要断面性能を満たす断面寸法の概略検討に。
鋼材サイズの比較
複数の断面を比較し、効率的な断面を検討できます。
教育・学習用途
断面性能や構造力学の学習ツールとして利用できます。
現場での簡易確認
スマートフォン上ですぐに断面性能を確認できます。
用語解説
断面二次モーメント(I)とは？
断面二次モーメントは、部材の曲げに対する剛性を表す断面性能です。
梁のたわみや変形量の検討に使用されます。
値が大きいほど、曲げに対して変形しにくい断面になります。
断面係数(Z)とは？
断面係数は、曲げ応力度の検討に使用される断面性能です。
曲げモーメントに対して、どの程度の強度を持つかを評価する際に使用されます。
中性軸とは？
中性軸は、曲げ時に引張応力と圧縮応力の境界となる軸です。
複雑な断面形状では、中性軸位置の確認が重要になります。
アプリの特徴
- 27種類以上の断面形状に対応
- 日本語・英語、その他多言語対応
- 保存機能付き

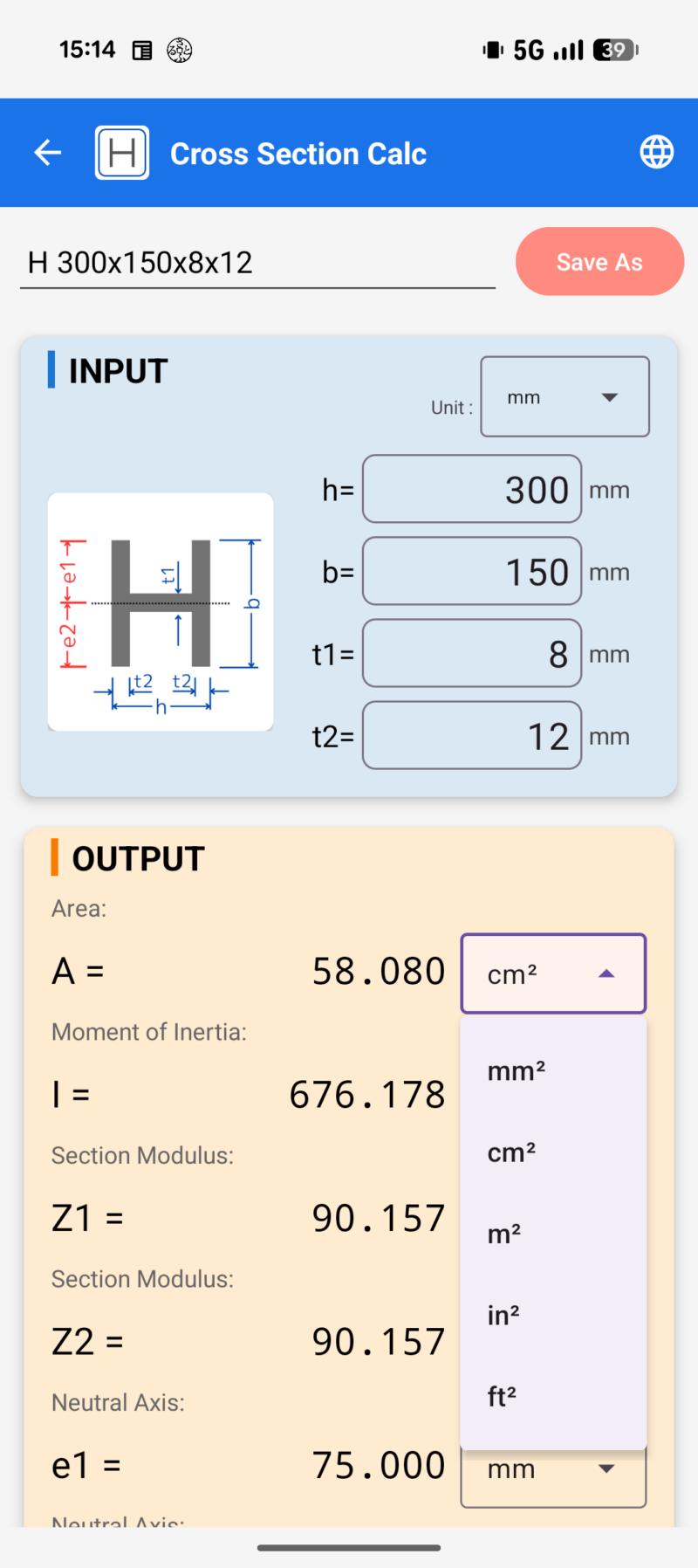

- 単位切替対応(mm / cm / m)
- 直感的なUI
- スマートフォン向け最適化
- 軽量・高速動作
代表的な使用方法
- 断面形状を選択します。
- 必要寸法を入力します。
- 断面性能が即時に表示されます。
- 必要に応じて保存できます。
FAQ
Q. このアプリは無料ですか？
はい。無料で利用できます。
Q. どのような断面性能を計算できますか？
断面積、断面二次モーメント、断面係数、中性軸位置などを計算できます。
Q. 必要断面係数(Z)から寸法を逆算できますか？
はい。必要断面係数を入力すると、それを満たす最小断面寸法を計算できます。
Q. 必要断面二次モーメント(I)から断面寸法を求められますか？
対応しています。必要性能を満たす断面寸法を逆算できます。
Q. どのような断面形状に対応していますか？
矩形、円形、H形鋼、I形鋼、T形断面など、多数の断面形状に対応しています。
Q. 保存機能はありますか？
はい。計算した断面を名前付きで保存できます。
免責事項
本アプリで提供される計算結果、および情報は、慎重に作成されていますが、その正確性、完全性、適合性について補償するものではありません。本アプリを使用して得られた結果によるいかなる損害や損失についても当方は一切の責任を負いません。正確な結果が必要な場合は、専門家にご相談ください。
プライバシーポリシー
プライバシーポリシーについてはこちらをご確認ください。
